设备厂商做小型控制面板时，留给显示单元的空间往往只有巴掌大小，一块七英寸屏要塞进触控层、驱动板与接口，还得承受机台传来的热与振动。尺寸缩小并不意味着难度下降，散热面积、结构强度与走线余量都被同步压缩，任何一项取舍失当都会反映在现场故障率上。理解这类小屏终端的内部约束，是设备集成绕不开的功课。

小尺寸机身的散热面积约束与被动散热设计

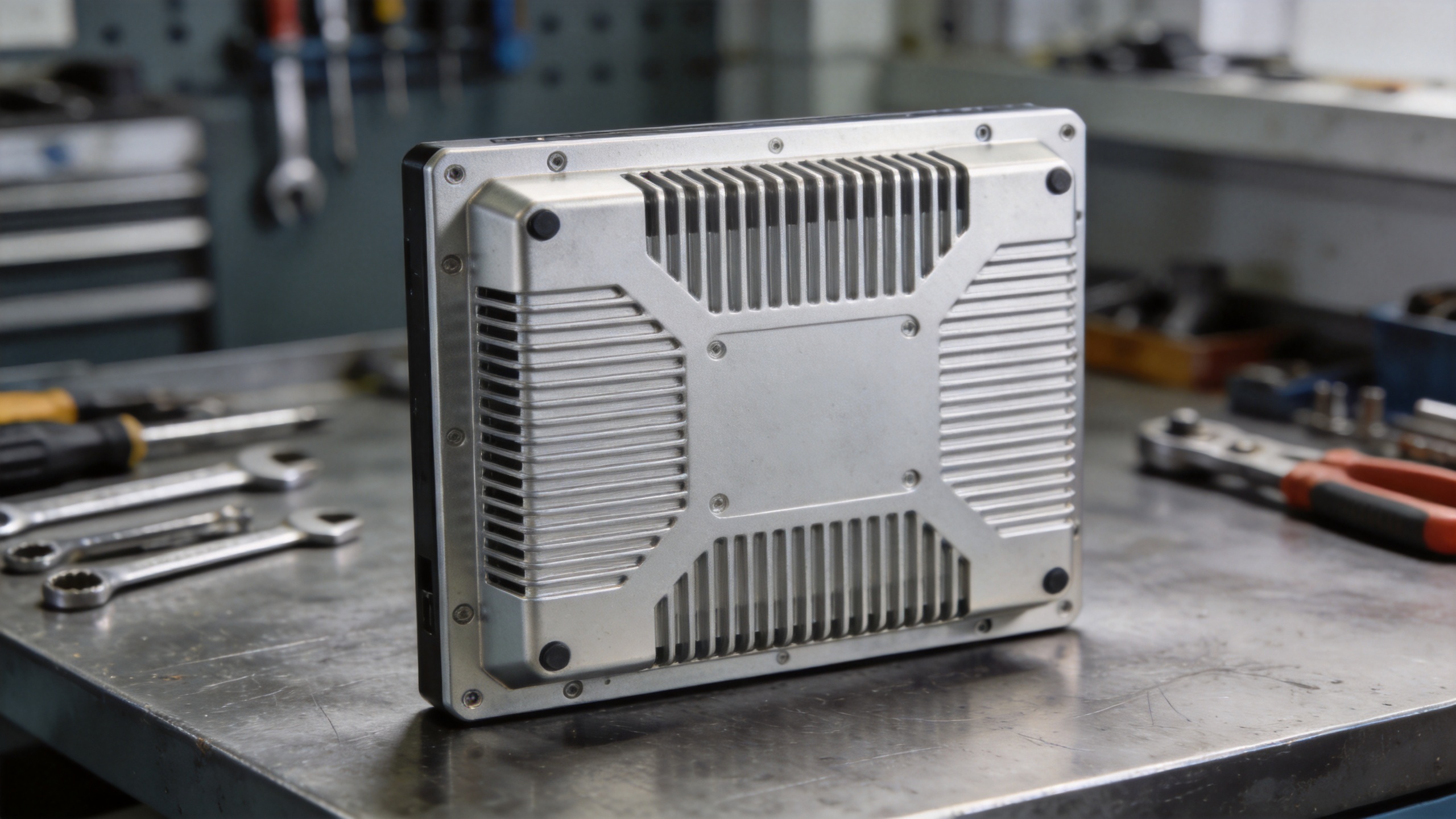

被动散热的能力上限由机壳表面积决定，而表面积随尺寸缩小以平方关系下降，主板功耗却不会等比例减少。这就是七英寸机型最核心的物理矛盾。全铝合金压铸机身在这里承担两重角色，既是结构件也是散热体，主控芯片通过导热垫将热量传给机壳内壁，再由整个外壳向环境辐射。工业显示屏7寸产品若在密闭机柜内安装，还要考虑柜体本身的积热，此时选择低功耗的 ARM 平台往往比强推高性能 x86 更为务实。加装风扇看似能解决散热，但在粉尘环境中一到两年就会堵塞失效，反而制造新的故障点，因此小尺寸机型普遍走全封闭无风扇路线，靠降低功耗与扩大导热路径来达成热平衡。

触控层选择背后的物理原理差异

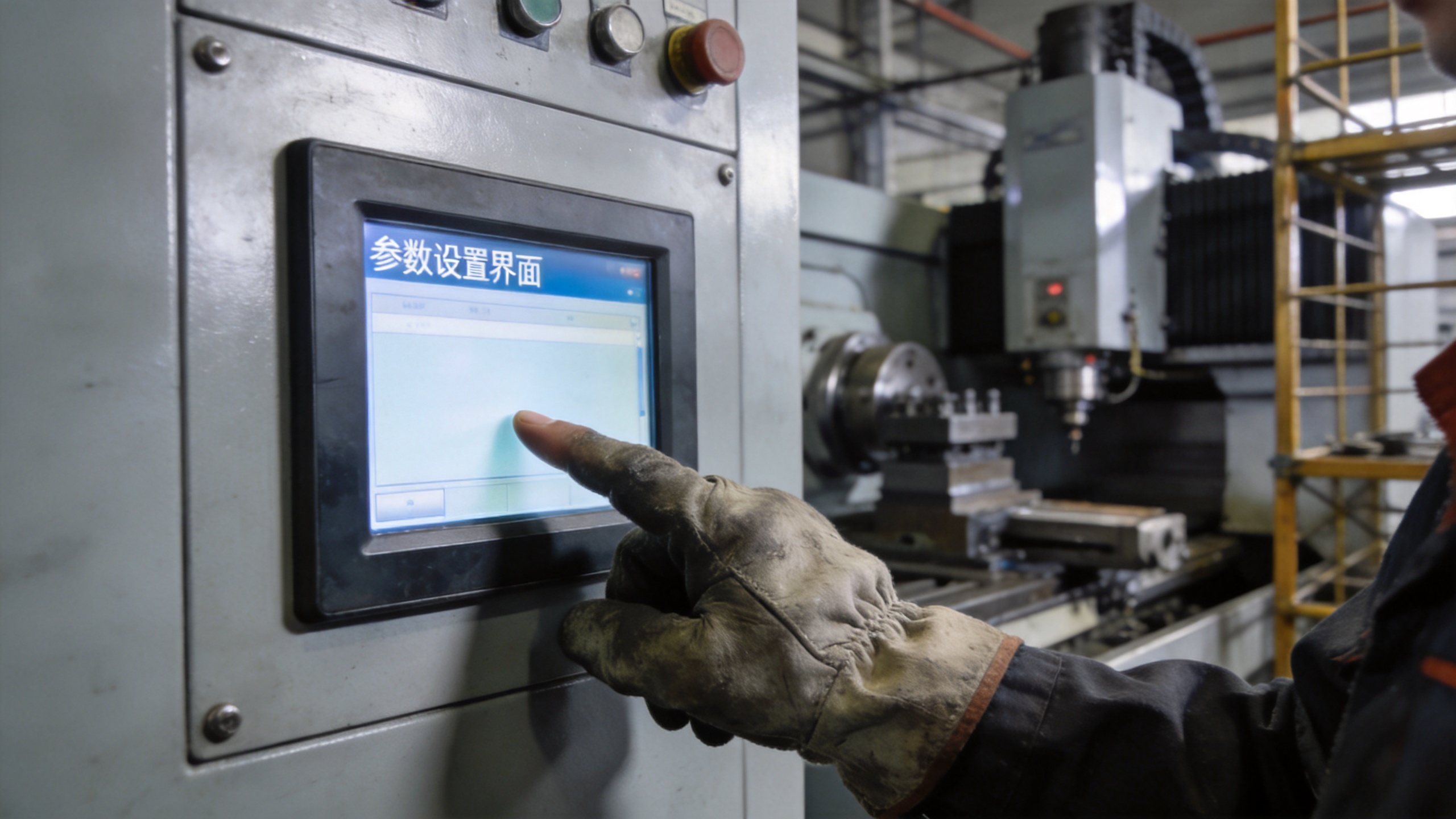

电阻屏依靠上下两层 ITO 导电膜受压接触形成导通，控制器通过电压分压计算坐标，任何硬物按压都能触发，戴厚手套或用触控笔均可操作，表面油污水膜也不影响导通判定。代价是透光率偏低、表面柔性薄膜耐刮性弱，通常只支持单点。投射电容屏在玻璃基板上蚀刻独立电容感应单元阵列，检测各单元电荷变化定位，精度与透光率显著提升，玻璃表面硬度高，但只响应导电物体，大面积流动水或厚油膜会干扰电场分布。小尺寸面板的按键区往往密集，电容方案的定位精度更适合密排虚拟按键，而重工现场的手套操作需求则让电阻方案仍有存在价值，判断依据是操作者的实际穿戴状态与屏面污染类型。同尺寸段的研显触控G1嵌入式工控一体机提供电容与电阻两种触摸配置可选，正是留给这一判断的余地。

宽温能力取决于元器件选型而非标称

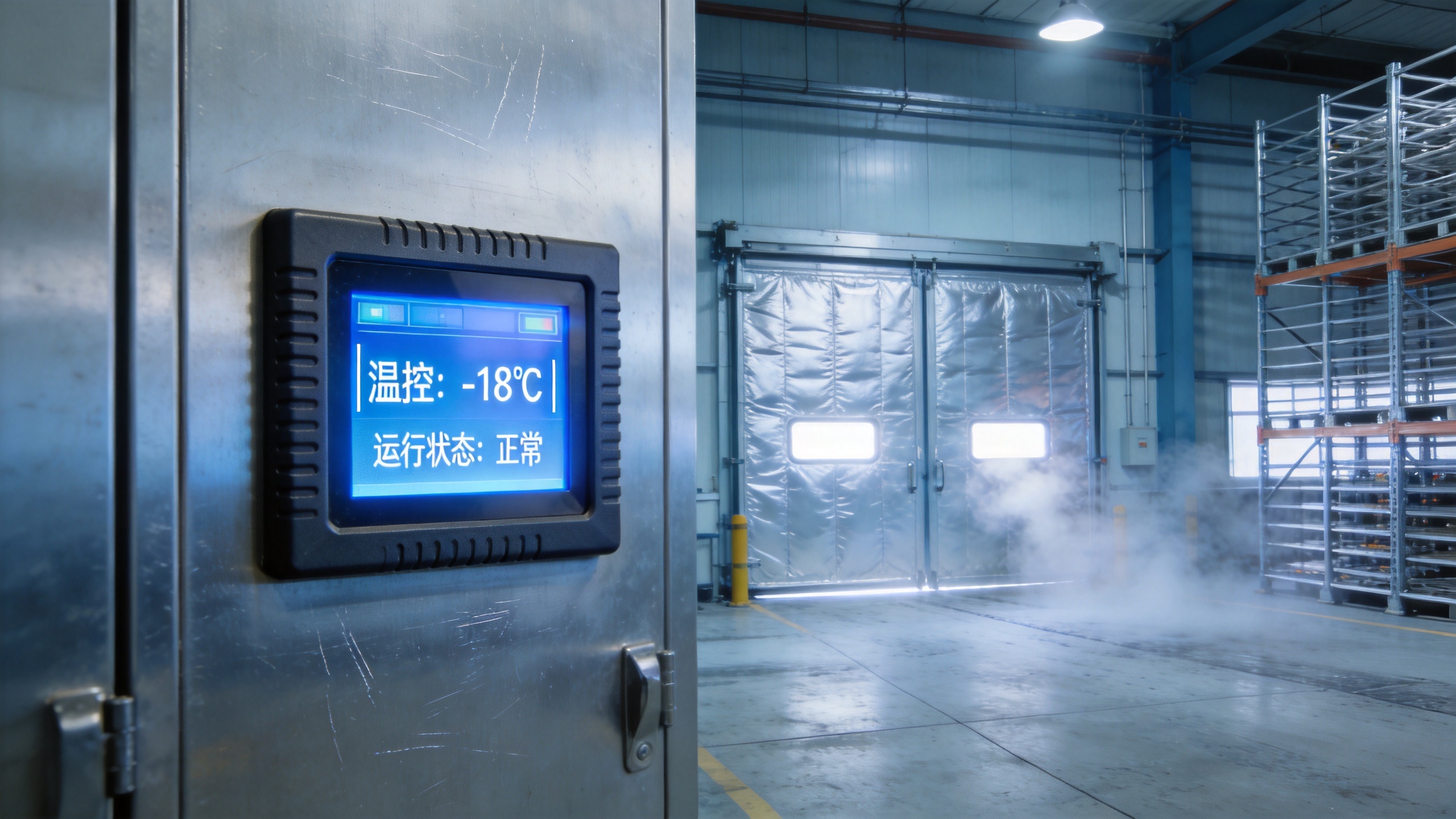

工业显示屏7寸机型的宽温性能实现路径与尺寸无关，真正决定因素是主板电容与存储颗粒的等级。商用级电解电容在高温下电解液挥发加速，容值衰减会引发供电纹波超标进而死机；商用级存储颗粒在低温时读写延迟拉长，表现为开机卡在自检阶段。合格的工业机型要求耐受区间至少覆盖零下十摄氏度到五十五摄氏度，北方户外工位需下探至零下二十摄氏度。行业数据显示，标称宽温而实际采用商用级颗粒的产品，长期运行损耗速度是工业级的三倍。为了达到长周期稳定运行的标准，研显触控在小尺寸机型上同样沿用工业级元器件与宽压输入设计，让电网波动与温度漂移不至于直接传导为宕机。液晶面板本身也需选宽温型，普通面板在低温下响应迟缓、画面拖影，属于面板级而非主板级的问题。

嵌入安装的结构细节与防护边界

七英寸机型多以嵌入方式装入设备面板，开孔尺寸公差、卡扣位置与前面板边框宽度直接决定密封效果。前面板一体化冲压成型可以避免拼接缝隙，配合边框整圈密封胶条实现 IP65 级防护，也就是完全阻止粉尘进入并可承受低压喷射水。需要明确的是这一等级通常仅指前面板，背部接口区域若要达到同等防护须另行定制。在空间受限的机台内部，全铝一体压铸结构既压缩了机身厚度以适应浅控制柜，也保证了嵌入后的整体刚性。安装时还需为背部预留散热间隙，柜体完全密闭会让被动散热失去环境对流条件，强弱电分离走线与规范接地则用于抑制电磁干扰引发的触控漂移。

小尺寸工业显示单元的工程难度常被外观简洁掩盖。散热受表面积硬性限制，触控路线要匹配操作者穿戴与污染工况，宽温能力取决于看不见的元器件等级，防护效果又落在开孔公差与密封细节上。这些约束彼此耦合，任何单项指标提升都可能挤压另一项余量。集成时把物理边界摊开评估，比对照参数表逐行打勾更能预判现场表现。
